Zasuwy są powszechnym typem zaworów stosowanych w różnych zastosowaniach przemysłowych. Jednym z najczęściej zadawanych pytań w branży jest to, czy zasuwy nadają się do zastosowań wysokociśnieniowych. Jako dostawca zasuw zasuwowych zagłębię się w ten temat, aby udzielić wyczerpującej odpowiedzi.
Zrozumienie zasuw
Zawory zasuwowe działają poprzez podniesienie prostokątnej lub okrągłej zasuwy poza ścieżkę przepływu płynu. Gdy zasuwa jest całkowicie podniesiona, przepływ płynu jest niezakłócony, co powoduje minimalne opory przepływu. I odwrotnie, gdy zasuwa jest opuszczona, całkowicie blokuje przepływ. Ta operacja włączania i wyłączania sprawia, że zasuwy są idealne do zastosowań, w których wymagany jest prosty przepływ przy minimalnym spadku ciśnienia.

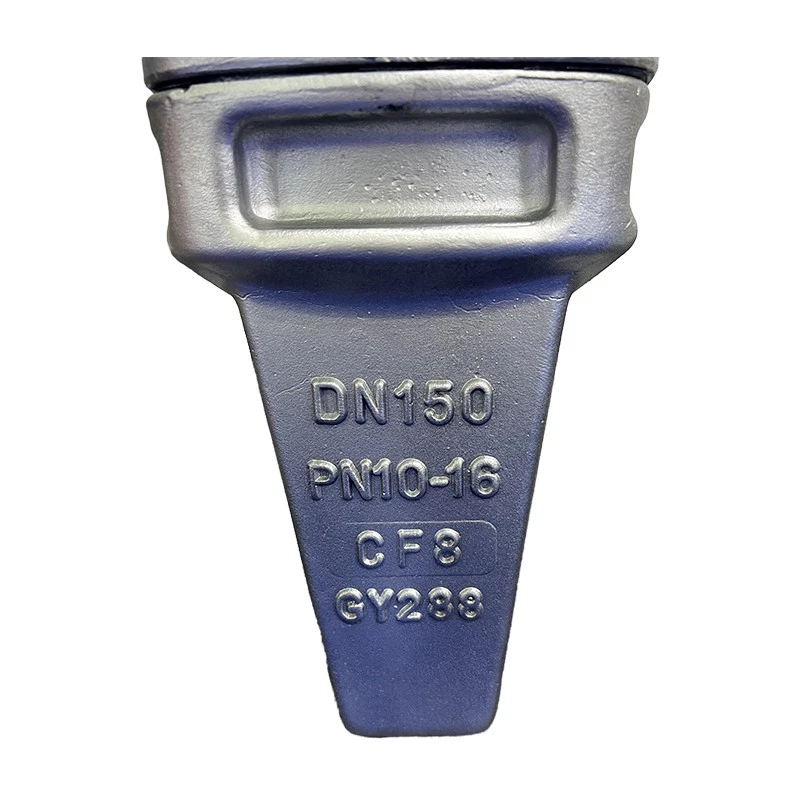

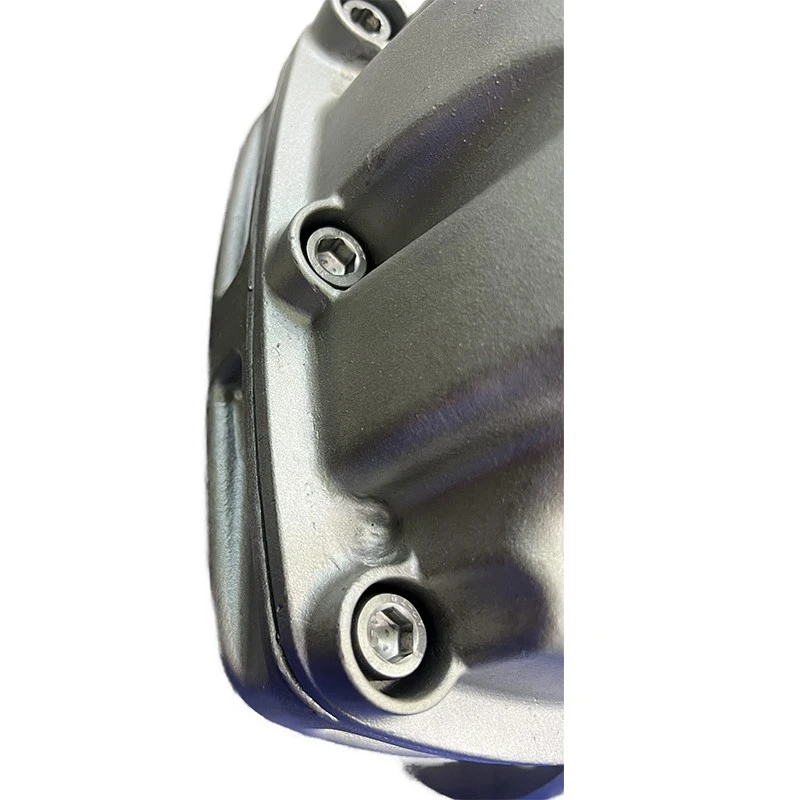

Zasuwy są dostępne w różnych typach, każdy z własnym zestawem funkcji i zalet. Na przykładZasuwa zasuwowa z długim trzpieniemzostał zaprojektowany z długim trzpieniem, co pozwala na łatwą obsługę, szczególnie w zastosowaniach, w których zawór musi być zainstalowany w trudno dostępnych miejscach. TheZasuwa mieszkowajest wyposażony w uszczelkę mieszkową, która zapewnia dodatkową warstwę ochrony przed wyciekami, dzięki czemu nadaje się do zastosowań, w których zapobieganie wyciekom płynu ma kluczowe znaczenie. TheZasuwa sterowana powietrzemjest zasilany sprężonym powietrzem, co umożliwia zdalną i zautomatyzowaną pracę, co jest korzystne w dużych zakładach przemysłowych.
Czynniki wpływające na przydatność zasuw do zastosowań wysokociśnieniowych
1. Wybór materiału
Materiały użyte do budowy zasuw odgrywają kluczową rolę w ich wytrzymałości na wysokie ciśnienia. Do zastosowań wysokociśnieniowych zasuwy są zwykle wykonane z materiałów takich jak stal węglowa, stal nierdzewna lub stal stopowa. Materiały te charakteryzują się wysoką wytrzymałością i doskonałą odpornością na korozję, które są niezbędne do utrzymania integralności zaworu w warunkach wysokiego ciśnienia.
Stal węglowa jest popularnym wyborem ze względu na stosunkowo niski koszt i dobre właściwości mechaniczne. Wytrzymuje średnie i wysokie ciśnienia i nadaje się do szerokiego zakresu zastosowań przemysłowych. Z drugiej strony stal nierdzewna zapewnia doskonałą odporność na korozję, dzięki czemu idealnie nadaje się do zastosowań, w których płyn zawiera substancje żrące. Stal stopowa jest często stosowana w zastosowaniach wymagających bardzo wysokiego ciśnienia, ponieważ ma jeszcze większą wytrzymałość i udarność w porównaniu ze stalą węglową i nierdzewną.
2. Projektowanie i budowa
Projekt i konstrukcja zasuw wpływa również na ich działanie w zastosowaniach wysokociśnieniowych. Dobrze zaprojektowany zasuwa powinien mieć solidny korpus i pokrywę, aby wytrzymać siły wywierane przez płyny pod wysokim ciśnieniem. Brama i gniazdo powinny być precyzyjnie obrobione, aby zapewnić szczelność i zapobiec wyciekom pod wysokim ciśnieniem.
Ponadto trzpień zasuwy musi być wystarczająco mocny, aby wytrzymać moment obrotowy wymagany do otwarcia i zamknięcia zaworu w warunkach wysokiego ciśnienia. Niektóre zasuwy są zaprojektowane z zasuwą w kształcie klina, która zapewnia lepszą szczelność poprzez wywieranie większej siły na gniazda. Jednak taka konstrukcja może również zwiększać moment roboczy, dlatego ważne jest, aby wybrać zawór z odpowiednim siłownikiem, aby zapewnić płynną pracę.
3. Wartość ciśnienia
Każdy zawór zasuwowy ma określoną wartość ciśnienia, która wskazuje maksymalne ciśnienie, jakie może bezpiecznie wytrzymać. Wybierając zasuwę do zastosowań wysokociśnieniowych, istotne jest, aby wybrać zawór o ciśnieniu znamionowym przekraczającym maksymalne ciśnienie robocze systemu. Dzięki temu zawór może działać bezpiecznie i niezawodnie, bez ryzyka awarii.
Ważne jest również uwzględnienie wahań ciśnienia w systemie. W niektórych zastosowaniach ciśnienie może znacznie się różnić, a zawór musi być w stanie wytrzymać te wahania bez uszkodzenia. Zawór o wyższym ciśnieniu znamionowym zapewnia większy margines bezpieczeństwa w takich sytuacjach.
Zalety stosowania zasuw w zastosowaniach wysokociśnieniowych
1. Niski opór przepływu
Jak wspomniano wcześniej, zasuwy oferują prostą ścieżkę przepływu, gdy są całkowicie otwarte, co skutkuje minimalnymi oporami przepływu. Jest to szczególnie korzystne w zastosowaniach wysokociśnieniowych, gdzie kluczowa jest minimalizacja spadku ciśnienia. Zmniejszając opór przepływu, zasuwy mogą pomóc w utrzymaniu wydajności systemu i zmniejszeniu zużycia energii.
2. Wymuszone zamknięcie - wyłączone
Zawory odcinające zapewniają dodatnie odcięcie, co oznacza, że po zamknięciu mogą całkowicie zablokować przepływ płynu. Jest to istotne w zastosowaniach wysokociśnieniowych, gdzie nawet niewielka ilość wycieku może prowadzić do poważnych zagrożeń bezpieczeństwa i problemów eksploatacyjnych. Szczelne uszczelnienie zasuw zapewnia, że w razie potrzeby można odizolować system, zapobiegając przepływowi płynów pod wysokim ciśnieniem.
3. Wszechstronność
Zasuwy są dostępne w szerokiej gamie rozmiarów, materiałów i konfiguracji, dzięki czemu nadają się do różnych zastosowań wysokociśnieniowych. Można je stosować w takich gałęziach przemysłu, jak ropa i gaz, wytwarzanie energii, przetwarzanie chemiczne i uzdatnianie wody. Niezależnie od tego, czy jest to laboratorium na małą skalę, czy zakład przemysłowy na dużą skalę, istnieje zasuwa, która może spełnić specyficzne wymagania.
Ograniczenia stosowania zasuw odcinających w zastosowaniach wysokociśnieniowych
1. Powolna praca
Zasuwy otwierają się i zamykają zazwyczaj wolniej w porównaniu do innych typów zaworów, takich jak zawory kulowe lub przepustnice. Może to być wadą w zastosowaniach, w których wymagane jest szybkie wyłączenie, zwłaszcza w sytuacjach awaryjnych. Powolna praca wynika z konieczności podniesienia lub opuszczenia bramy, co wymaga stosunkowo dużego momentu obrotowego.
2. Podatność na erozję
W zastosowaniach wysokociśnieniowych, gdzie płyn zawiera cząstki stałe lub substancje ścierne, zasuwy mogą być podatne na erozję. Przepływ cieczy z dużą prędkością może z czasem spowodować zużycie zasuwy i gniazda, co może prowadzić do wycieków i zmniejszenia wydajności zaworu. Aby złagodzić ten problem, można zastosować specjalne powłoki lub materiały o wysokiej odporności na zużycie.
3. Ograniczona możliwość dławienia
Zawory zasuwowe nie są przeznaczone do zastosowań dławiących. Częściowo otwarta zasuwa może powodować turbulencje i nierównomierny przepływ, co może prowadzić do nadmiernego zużycia i uszkodzenia zaworu. W zastosowaniach wysokociśnieniowych, gdzie wymagana jest precyzyjna kontrola przepływu, bardziej odpowiednie mogą być inne typy zaworów, takie jak zawory kulowe lub zawory sterujące.
Wniosek
Podsumowując, zasuwy mogą nadawać się do zastosowań wysokociśnieniowych, pod warunkiem uwzględnienia odpowiednich czynników. Wybór materiału, projekt i konstrukcja oraz ciśnienie znamionowe są ważnymi aspektami zapewniającymi wytrzymałość zaworu na wysokie ciśnienia. Zawory zasuwowe oferują zalety, takie jak niski opór przepływu, dodatnie odcięcie i wszechstronność, ale mają również ograniczenia, w tym powolne działanie, podatność na erozję i ograniczoną zdolność dławienia.
Jeśli szukasz zasuw do zastosowań wysokociśnieniowych, jesteśmy tutaj, aby Ci pomóc. Nasza firma oferuje szeroką gamę zasuw m.inZasuwa zasuwowa z długim trzpieniem,Zasuwa mieszkowa, IZasuwa sterowana powietrzem, z różnymi materiałami i ciśnieniami, aby spełnić Twoje specyficzne potrzeby. Skontaktuj się z nami, aby omówić swoje wymagania i rozpocząć negocjacje zakupowe.
